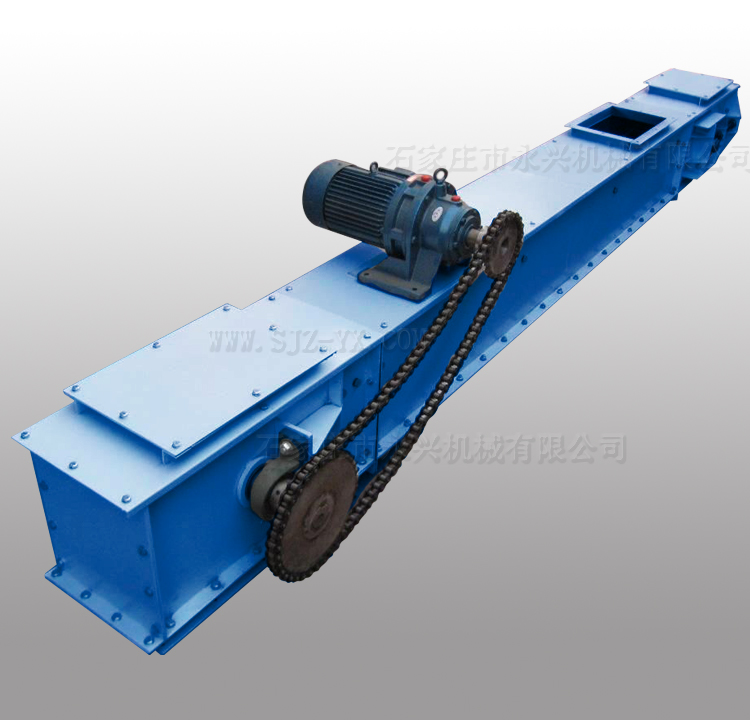

埋刮板输送机是一种在封闭的矩形断面的壳体内，借助于运动着的刮板链条连续输送散状物料的运输设备。埋刮板输送机结构简单，重量轻，体积小，密封性强，安装维修方便。它不但可以水平运输，也可倾斜或垂直运输，可多点加料，多点卸料，工艺布置灵活，全封闭运输不污染环境。当发生过载时，抗冲击继电器马上切断电源，保护整机完好。

我厂研究的大粒度“新型”埋刮板输送机，外部尺寸与普通型相同，技术性能不低于普通型，但输送物料的粒度可达普通型的4～6倍（见下表），其特点在于采用不易卡死的多自由度圆环链条，配以侧隙较大的高强度刮板，从而实现了大粒度物料的可靠输送。

型号

MS16

MS20

MS25

MS32

MS40

MC16

MZ16

MC20

MZ20

MC25

MZ25

MC32

MC40

普通型mm

12.5

5.3

6.7

8.3

10.7

13.3

大粒度mm

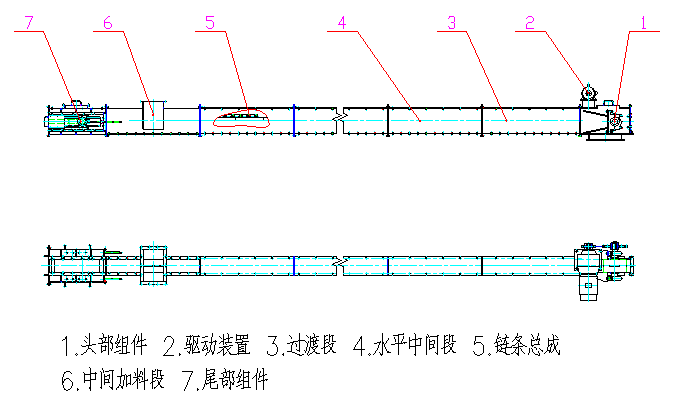

MS型埋刮板输送机结构示意图

MS型埋刮板输送机技术参数：

型号			MS16	MS20	MS25	MS32	MS40
机槽宽度 B(mm)			160	200	250	320	400
机槽高度 h(mm)			160	200	250	320	360
刮板链条	链条节距 t(mm)		100	125	160	200	200
	链条型式和代号	模锻链	DL10	DL12.5	DL16	-	-
		滚子链	GL10	GL12.5	GL16	-	-
		双板链	-	-	-	BL20	BL20
	刮板型式和代号	T 型	√	√	√	-	-
	刮板型式和代号	U1 型	-	-	-	√	√
	速度 m/sec	0.16	√	√	√	-	-
		0.20	√	√	√	√	√
		0.25	√	√	√	√	√
		0.32	√	√	√	√	√
输送量 Q(m 3 /h)			11~25	17~39	23~54	48~88	67~124
电动机功率 KW		1.5	√	√	-	-	-
		2.2	√	√	√	-	-
		3.0	√	√	√		-
		4.0	√	√	√	√	√
		5.5	√	√	√	√	√
		7.5	√	√	√	√	√
		11	-	√	√	√	√
		15	-	√	√	√	√
		18.5	-	-	√	√	√
		22	-	-	-	√	√
		30	-	-	-	√	√
		37/40	-	-	-	-	√
输送机最大长度 L (m)			80	80	80	80	80
允许倾斜安装角度			0 °≤α≤ 15 °
